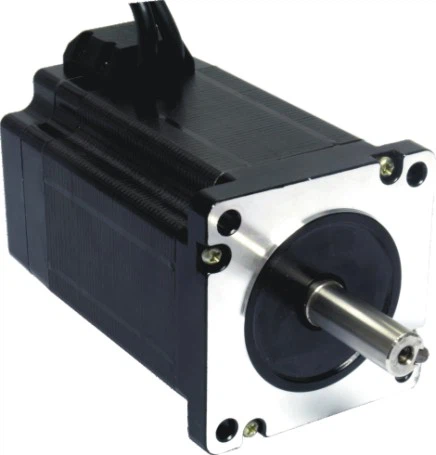

Προδιαγραφή προϊόντος: κινητήρας σερβομηχανισμού χωρίς ψήκτρες nema32 dc
Προδιαγραφή σειράς TV80 | |||
Σύνδεση τυλίγματος | Τρίγωνο | Radial Force | Μέγιστο 115N @ 20mm από τη φλάντζα |
Γωνία αίθουσας | 120º | Αξονική δύναμη | Μέγ. 45N |
Πολικός | 8 | Μόνωση | Κατηγορία Β |
Φάση | 3 | Αντοχή μόνωσης | 500VAC για ένα λεπτό |
Αξονική εκκένωση | 0,05 mm | Αντοχή στη μόνωση | 100M ohms |
Ακτινικό διάστημα | 0.02mm@450g | Τάση | 48VDC |
Τεχνικό προϊόν προϊόντος: nema32 dc servo motor χωρίς ψήκτρες
Τεχνικές προδιαγραφές σειράς TC86 | |||||||||||
Μοντέλο | Ταχύτητα (RPM) | Κράτημα Ροπή (ΝΜ) | Εξουσία (W) | Τρέχουσα (A) | Επαγωγή (mH) | Αντίσταση (ωμ) | Κορυφή Ροπή | Αδράνεια (g.cm2) | Μήκος κινητήρα (mm) | Βάρος (kg) | Παρατήρηση |
TV80-30 | 3000 | 0,9 | 300 | 20 | 1.3 | 0.6 | 0,25 | 544 | 86 | 1.6 | Στέλεχος D 19mm, άξονας L 35mm |
TV80-50 | 3000 | 1.7 | 500 | 55 | 0.6 | 0,46 | 0.1 | 1020 | 107 | 2 | Στέλεχος D 19mm, άξονας L 35mm |
TV80-70 | 3000 | 2.2 | 700 | 65 | 0.4 | 0,28 | 0,07 | 1360 | 122 | 2.5 | Στέλεχος D 15mm, άξονας L 35mm |
TV80-100 | 3000 | 3.0 | 1000 | 85 | 0.3 | 0,28 | 0,057 | 1900 | 142 | 2.9 | Στέλεχος D 15mm, άξονας L 35mm |
Διαστάσεις προϊόντος: Servo μοτέρ χωρίς ψήκτρες nema32 dc
Ορισμός θύρας σύνδεσης προϊόντος:
Κωδικοποιητής κινητήρα ή ορισμός εξόδου σήματος Hall | |
Χρώμα σύρματος | Ορισμός |
Κόκκινο άσπρο | EGND |
το κόκκινο | VCC |
Μπλε | ΕΑ- |
Μπλε μαύρο | EA + |
Μαύρος | EB- |
Μαύρο άσπρο | EB + |
καφέ | ΕΕ |
Πορτοκάλι | EV |
Κίτρινος | EW |
Έξοδος κινητήρα | |
Χρώμα καλωδίου | Ορισμός |
Κίτρινος | U |
το κόκκινο | V |
Μαύρος | W |
Εγγύηση προϊόντος:
Η εταιρεία Shenzhen ECON Technology Co., Ltd. εγγυάται τα προϊόντα της για ελαττώματα σε υλικά και κατασκευή για περίοδο 12 μηνών από την αποστολή εκτός εργοστασίου. Κατά τη διάρκεια της περιόδου εγγύησης, η τεχνολογία ECON είτε, κατ 'επιλογήν, θα επισκευάσει ή θα αντικαταστήσει προϊόντα που αποδείχθηκαν ελαττωματικά.
Εξαιρέσεις
Η παραπάνω εγγύηση δεν επεκτείνεται σε κανένα προϊόν που έχει υποστεί βλάβη λόγω ακατάλληλου ή ανεπαρκούς χειρισμού από τον πελάτη, ακατάλληλης ή ανεπαρκούς καλωδίωσης πελατών, μη εξουσιοδοτημένης τροποποίησης ή κακής χρήσης ή λειτουργίας πέραν των ηλεκτρικών προδιαγραφών του προϊόντος ή / και λειτουργίας πέραν των περιβαλλοντικών προδιαγραφών του προϊόντος .
Λήψη Υπηρεσίας Εγγύησης
Για να λάβετε υπηρεσία εγγύησης, πρέπει να λάβετε έναν αριθμό εξουσιοδότησης επιστροφής υλικού (RMA) από την υπηρεσία εξυπηρέτησης πελατών στο e-mail: technical01@hybridservo.com πριν επιστρέψετε το προϊόν για υπηρεσία. Ο πελάτης προπληρώνει τα έξοδα αποστολής για τα προϊόντα που επιστρέφονται στην τεχνολογία ECON για υπηρεσία εγγύησης και η τεχνολογία ECON θα πληρώνει για την επιστροφή προϊόντων στον πελάτη.
Περιορισμοί εγγύησης
Η τεχνολογία ECON δεν παρέχει άλλη εγγύηση, ούτε ρητή ούτε σιωπηρή, όσον αφορά το προϊόν. Η τεχνολογία ECON απορρίπτει συγκεκριμένα τις σιωπηρές εγγυήσεις εμπορευσιμότητας και καταλληλότητας για συγκεκριμένο σκοπό. Ορισμένες δικαιοδοσίες δεν επιτρέπουν περιορισμούς όσον αφορά τη διάρκεια και τη συνεπαγόμενη εγγύηση, επομένως ο παραπάνω περιορισμός ή αποκλεισμός ενδέχεται να μην ισχύουν για εσάς. Ωστόσο, οποιαδήποτε σιωπηρή εγγύηση εμπορευσιμότητας ή καταλληλότητας περιορίζεται στη δωδεκάμηνη διάρκεια αυτής της γραπτής εγγύησης.
Πληρωμή και παράδοση προϊόντος:
Η εταιρεία μας υποβάλλει αίτηση για διάφορους τρόπους πληρωμής, όπως T / T, L / C · για ορισμένους μικρούς αγοραστές, δεχόμαστε Paypal, Western Union. Μπορούμε να οργανώσουμε express, air και θαλάσσια αποστολή, έχουμε επαγγελματική ομάδα για την αντιμετώπιση των logistic.The όρους που μπορούμε να κάνουμε EXW, FOB, CFR, CIF, DDU και ούτω καθεξής.
